ВНИМАНИЕ! Как выбрать антенный кабель правильно?

Дорогие друзья, ДЕЛИМСЯ С ВАМИ своим 15-летним ОПЫТОМ! Всё о самое важное о подводных камнях прокладки антенного кабеля. Никакой теории, только чистая практика!

Итак, ваша цель.

При выборе тв-кабеля прежде всего определитесь с целью, местом и способом его прокладки. Потому что по антенному кабелю можно пропускать разные сигналы:

1. высокочастотный ТВ-сигнал: эфирный(DVB-T2), кабельный(DVB-C) или спутниковый(DVB-S2);
2. низкочастотный видеосигнал от камер видеонаблюдения или вызывной панели видеодомофона;
3. или же звуковой сигнал от сабвуфера например.

   ---

Всё дело в том, что под разные задачи производителями разработаны соответствующие марки кабелей и в этой статье Мы поделимся тонкостями в этой области.

Для примера возьмем самый распространенный способ установки уличной эфирной антенны: под окном-над окном на даче, квартире или в частном доме, торговом павильоне или на время работ на строительный вагончик.

Если у вас 1 телевизор, длина кабеля на превышает 50м, условия приема идеальные(мощный сигнал и прямая видимость передатчика), сама прокладка не вызывает сложностей и кабель можно легко будет заменить, например вытащить из под плинтуса, то можно использовать самый простой кабель.
Но имейте ввиду, что оболочка дешевого кабеля не рассчитана на мороз и солнце и придёт в негодность примерно через 1.5-3 года(как повезет). Дальше-больше.
Оплётка начнет ржаветь, сыпаться и в итоге сигнал пропадёт. Вам придётся вытаскивать старый кабель и повторно прокладывать новый. Есть ли смысл 2 раза делать 1 и тоже и терять время решать вам. Через 1.5-3 года эту работу придётся делать снова.

Для этих целей используется самый дешёвый кабель из Китая. Разъёмы на нём сидят неплотно, оболочка очень мягкая и прокручивается вокруг диэлектрика, оплётка слабая, центральная жила из стали, покрытая медью.

Но как временный вариант вполне подойдёт.

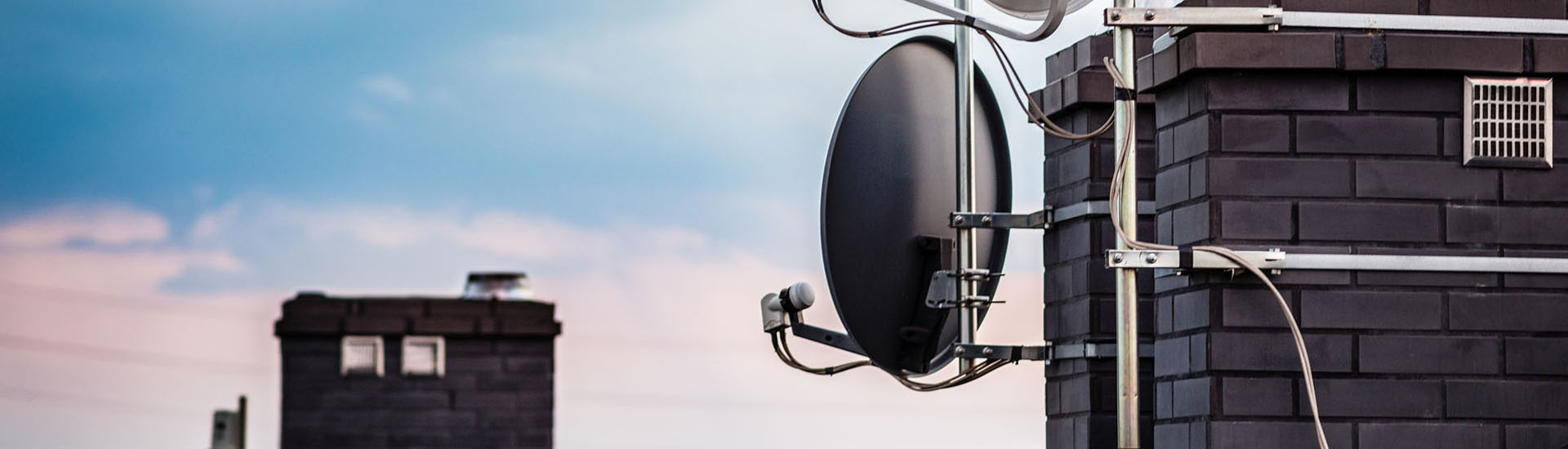

Если антенна устанавливается на крыше и кабель опускается по стене, то дешевый кабель уже не подойдёт и нужно использовать кабель с уличной(атмосферостойкой) оболочкой.

Почему?

Потому что в дешевый кабель при разрушении оболочки постепенно проникает вода и затекает прямо в приставку или телевизор.
Этот вызовет короткое замыкание и выведет из строя технику, а также легко может вызвать пожар.

У одного из наших клиентов произошла именно такая ситуация. Он пожаловался на отсутствие сигнала. Антенна стояла на крыше, дешевый китайский кабель спускался по стене. По приезду было обнаружено, что вода по кабелю затекла прямо в спутниковый приёмник и вывела из строя внутренний тюнер. Когда открутили кабель от приставки, увидели что с него капает вода. Хорошо что всё закончилось заменой приставки и кабеля.

Поэтому такой кабель применять для опусков с крыши нельзя. Для этих целей подойдет Cablink DG Basic 7R black или подобный.

Наш опыт показывает, что кабели с чёрной полиэтиленовой оболочкой Pe намного лучше выдерживают морозы и яркое солнце, чем кабели с белой уличной поливинилхлоридной оболочкой PVC. Более того, кабели с Pe-оболочкой более устойчивы к трению о стены и хорошо выдерживают ветровую нагрузку, нагрузку от наледи, которая рвёт обычный кабель, особенно при порывах ветра, если он плохо закреплён.
И поэтому очень желательно закрепить кабель по всей длине от крыши до вашего этажа, чтобы кабель не тёрся и не напрягал соседей. Для этих целей лучше вызвать альпиниста.

Если кабель опускается с крыши, но проходит внутри подъездного стояка, то здесь тоже лучше использовать "полиэтиленовый" кабель в силу его жёсткости. Он лучше будет проходить в стояке, особенно если тесно и много проводов. Если стояк относительно свободен, то можно использовать и белый. Лучше всего из белых подойдёт кабель с оболочкой FR(Frost, особая морозостойкость при -40С), так как у него более гладкая оболочка, что обеспечивает лучшее скольжение при протяжке Cablink DG Basic 7R-FR.

Закладка кабеля в стены.

Если Вы делаете ремонт и кабель будет скрыт в стенах или под гипсокартоном, то этом случае надо закладывать, только тот кабель который имеет гарантию на неизменность всех свойств в течении всего срока службы. Такими качествами обладают кабели марок Cavel, Cablink, Beta Cavi, Belden, Commscope.

Что это даёт?

Заложив в стены такой кабель, Вы будете точно знать, что сигнал в вашей разводке будет устойчивым на протяжении всего срока службы кабеля, Вы будете спокойно наслаждаться просмотром любимых телеканалов и не придётся вскрывать стены и менять кабель.

Как это работает?

Кабель это как шланг по которому течёт вода. Если его сдавить, пережать, согнуть, то напор ослабнет или вода перестанет течь вовсе. Так и с ТВ-сигналом.

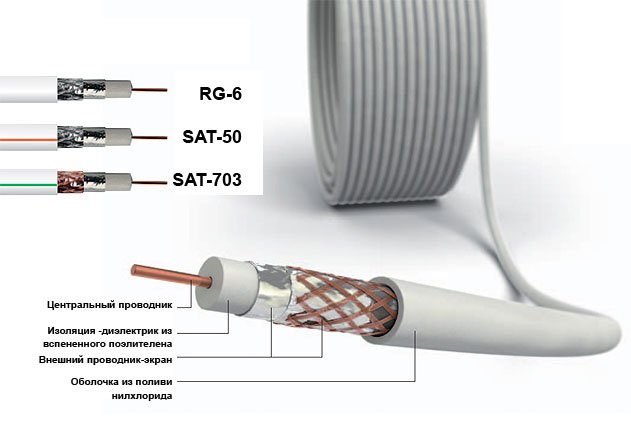

Если взять кабель с некачественно вспененным диэлектриком, да еще и из некачественного полиэтилена, то кабель по всей длине будет иметь разный диаметр. Это как если бы шланг пережали в нескольких местах одновременно. Именно в этих местах часть сигнала переотражается и уходит обратно, остальной сигнал идет дальше. Чем больше таких мест, тем слабее сигнал. Но самое главное то, что внешне это чаще всего не заметно и может проявится спустя несколько лет. У такого кабеля диэлектрик со временем усыхает и уменьшается в диаметре, что приводит к частичной или полной потери сигнала.

Диэлектрик также отвечает за устойчивость кабеля к ударам, изгибам и вмятинам, и за сохранность центральной жилы от повреждения. Если он сделан не по технологии, то после вмятины, оставленной молотком, шпателем или ГКЛ-профилем, он не восстанавливает исходный диаметр, и в этом месте сигнал ослабевает на величину вмятины. Если правильный кабель полностью согнуть, то после разгибания он восстанавливает свою форму.
Поэтому здесь надо однозначно закладывать кабель с гарантированными свойствами диэлектрика. Ведь именно диэлектрик является самым важной частью кабеля.

Место применения.

Как мы уже сказали ранее, что уличную прокладку лучше делать черным кабелем в полиэтилене, особенно, если кабель спускается с крыши. Не менее важно использовать его при прокладке под землей и на тросе. Полиэтилен не гниет и не разрушается от солнца, прочен и поэтому хорошо выдерживает ветровую нагрузку. Если у вас его нет, используйте белый кабель, но зачехлите его в черную ПНД-гофру перед этим.
Если кабель закладывается в земле и есть вероятность его повреждения, например установка видеокамеры или антенны на трубе внутри двора, прокладка домофонной линии от дома до калитки, то для защиты лучше всего заложить его в ПНД-трубу на недоступную для лопаты или культиватора глубину. А лучше всего прокладку делать вдоль забора и уже в самом конце сводить все провода в единый узел, чтобы по не создавать паутину по всему участку. Это избавит Вас от случайного повреждения.
Если к кабелю есть требования пожаробезопасности, то надо использовать кабель с индексом ZH(Zero Halogen), например Cavel SAT 703ZH.

А если кабель закладывается внутри помещения для бытовых целей и длина линий не превышает 100м, то можно использовать любой из фирменных белых кабелей. Главное, чтобы соблюдалось расстояние 20см и выше при параллельной прокладке с электропроводкой. Так как кабель можно принять за антенну, которая принимает на себя все электромагнитные волны, в том числе радиосигнал от телепередатчика, от Wi-Fi роутера, сотовой вышки, электропроводки, то очень важно, чтобы кабель был хорошо экранирован.

Если прокладка идет по уму и нет рядом сильных помех, то можно использовать кабель с обычным коэффициентом экранирования 75Дб, например Cavel SAT 50M.
Если на потолке или стене мало места и придётся жертвовать межпроводным расстоянием, то лучше взять кабель с экранированием от 90 до 115дб, например Cablink DG Extreme 7HD.

Если кабель используется в профессиональных целях и строго по проекту, например кабельная или спутниковая сеть многоквартирного дома или рекламное телевидение торгового центра, и важно, чтобы в каждую точку приходил сигнал с заданным уровнем, то выбирается конкретная марка кабеля под данный проект. Но это уже тема для отдельной статьи.

Способ прокладки.

Прокладка кабеля внутри помещений как правило проходит с применением кабеля в белой ПВХ-изоляции. Так как кабель укладывается по сути в тепличных условиях по потолку, стенам, внутри кабель-канала или кабельных лотков и нет жёсткого воздействия окружающей среды, то на первое место выходит именно качество диэлектрика, затем качества экрана, центральной жилы и оболочки.
Уличную прокладку лучше осуществлять кабелем в черной полиэтиленовой оболочке, так как есть воздействие влажности, солнца, мороза, ветра и различных нагрузок.
Особенно это востребовано при прокладке кабеля между зданиями на тросе, когда кабель висит в воздухе. Поэтому здесь ко всем качествам добавляется еще и износостойкость и атмосферостойкость оболочки.
Иногда покупателю не подходит черный цвет кабеля. В этом случае отлично подойдёт белый FR-кабель особой морозостойкости, так как его оболочка состоит из поливинилхлорида и бутадиен-нитрильного каучука, обладает хорошей атмосферостойкостью, гибкостью и устойчивостью к трению.

Итак, выводы.

Если вы делаете ремонт или строительство на совесть или для себя, ваш заказчик(если вы строитель) или вы готовы платить за обоснованное качество, то ваш однозначный выбор это фирменные кабели. Это требование также справедливо, если Вы используете антенный кабель для видеонаблюдения или для звука.
Проложил и забыл! И здесь нет никакой переплаты как многие думают. Вы действительно платите за качество и уверенность в том, что сигнал в кабеле будет всегда, а не пропадёт в самое неподходящее время, например через 2-3 года после стройки. А извлечь кабель из стены уже будет невозможно, либо придётся заново делать отделку. Думаем Вам это не нужно.
Если это временная конструкция на съёмной квартире, стройке, даче, сторожке или где-либо еще, и кабель со временем можно легко поменять, то можете брать любой дешёвый, даже немедный.
Главное учитывайте длину линии, условия приема(мощность сигнала) и прочность оболочки, если кабель будет применять снаружи.

Если кабель опускается с крыши, висит на тросе, проходит в земле, то это однозначно должен быть кабель в полиэтиленовой чёрной оболочке либо белый, но в ПНД-гофре или ПНД-трубе.

САМЫЙ ГЛАВНЫЙ ВЫВОД: Если вы хотите сделать 1 раз и надолго, то ваш выбор это фирменные кабели. Берегите своё время, деньги и здоровье.

Надеемся, что наша статья была очень полезна для Вас. В дальнейшем, Мы будем дополнять её, если появятся новые данные. Ну а если остались вопросы, звоните 503-995!
